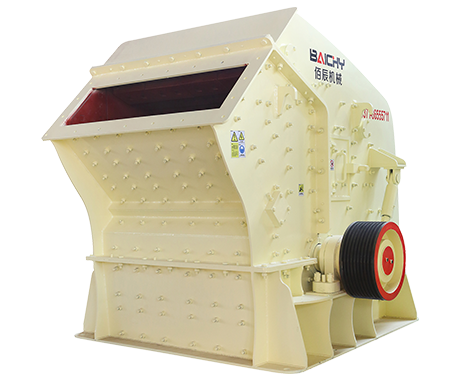

佰辰PFW歐版反擊破吸收了國外先進破碎機的優點，采用先進的制造技術，歐版反擊式破碎機是經優化設計后推出的新的反擊破產品。反擊破是砂石生產線中重要的二級破碎設備，以結構簡單、操作方便和成品粒形好而受到廣大客戶的青睞，特別適用于中低抗壓強度的物料破碎，是高速公路路面及水電建設所需的高質量骨料理想的破碎設備。
工作原理
當物料進入板錘作用區時，高速旋轉的轉子上的板錘，對送入破碎腔的物料產生高速沖擊而被破碎，而且已破碎物料沿切線方向高速拋向破碎腔另一端的反擊板，再次被破碎，然后又從反擊襯板上彈回到板錘作用區重新被反擊破碎，物料由大到小進入一、二、三反擊腔重復進行破碎。在往返途中，物料之間還有相互撞擊作用。由于物料受到板錘的打擊，反擊板的沖擊以及物料之間的碰撞，物料不斷產生裂縫，松散而致粉碎。當物料粒度小于第三反擊板與板錘之間的縫隙時，即被排出。
性能特點
一進料口大、破碎腔高、適應物料硬度高，塊大、石粉少。
二反擊板與板錘間隙方便調節，有效控制出料粒度，粒型好。
三結構緊湊、機器剛性強、轉子具有較大的轉動慣量。
四高鉻板錘，抗沖擊、抗磨損、沖擊力大。
五無鍵連接，檢修方便，經濟可靠。
六破碎功能全、生產率高、機件磨耗小、綜合效益高。
技術參數
雙腔反擊破技術參數
| 型號 | 規格 | 給料口尺寸 | 進料尺寸 | 處理能力(t/h) | 功率 | 外形尺寸 |
| PFW1007Ⅱ | φ1000×700 | 450×750 | ≤250 | 10-60 | 45 | 2330×1700×2560 |
| PFW1010Ⅱ | φ1000×1050 | 450×1100 | ≤300 | 50-90 | 55 | 2330×2010×2560 |
| PFW1210Ⅱ | φ1250×1050 | 450×1100 | ≤300 | 70-130 | 90 | 2640×2010×2850 |
| PFW1214Ⅱ | φ1250×1400 | 450×1450 | ≤350 | 90-180 | 132 | 2640×2400×2850 |
| PFW1315Ⅱ | φ1320×1500 | 650×1500 | ≤350 | 120-250 | 160-200 | 2930×2670×3150 |
| PFW1320Ⅱ | φ1320×2000 | 680×2030 | ≤500 | 160-350 | 200-250 | 2700×2870×2800 |
三腔反擊破技術參數
| 型號 | 規格 | 給料口尺寸 | 進料尺寸 | 處理能力(t/h) | 功率 | 外形尺寸 |
| PFW1210Ⅲ | φ1250×1050 | 400×1080 | ≤350 | 70-120 | 90-110 | 2550×1870×2100 |
| PFW1214Ⅲ | φ1250×1400 | 450×1440 | ≤350 | 90-170 | 132-160 | 2550×2310×2100 |
| PFW1315Ⅲ | φ1320×1520 | 550×1500 | ≤350 | 180-270 | 160-200 | 2960×2570×2380 |
| PFW1320Ⅲ | φ1325×2000 | 550×1900 | ≤400 | 250-400 | 220-280 | 3100×3175×2680 |
